Load Balancing

Origin Pool​

Load BalancingするエンドポイントをOrigin Server、その集合体をOrigin Poolと呼ぶ。

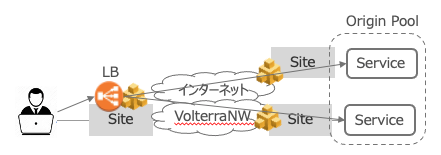

../_images/image-04-01.png

​ Origin Serverの種類

種類 説明
IP Address パブリック/プライベートのIPアドレス
DNS Name パブリック/プライベートのFQDN
Service Name K8sまたはConsulのサービス名

サービスのポート番号を指定 ロードバランスアルゴリズムを指定

Load Balancing Control

Origin Poolは単一または複数Site内のサービス、各Siteの単一または複数サービスを指定できる。
Load Balancerは単一または複数のOrigin Poolを指定できる。

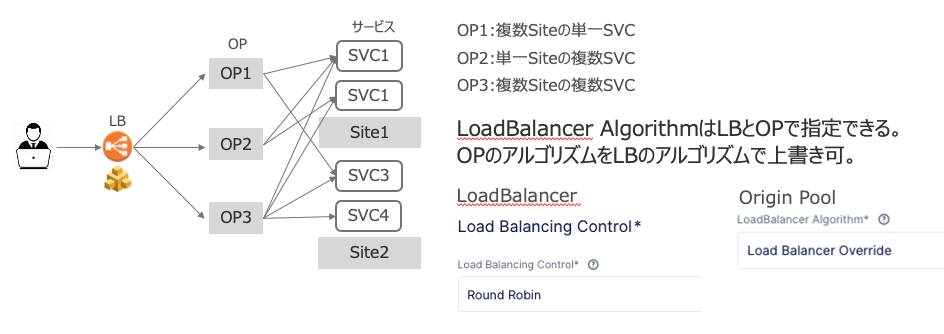

../_images/image-04-02.png

Load Balancer Algorithm（LB）

アルゴリズム 概要
Round Robin 順番にエンドポイントを選択
Least Active Request 有効なリクエスト数が少ないエンドポイント
Random ランダムにエンドポイントを選択
Source IP Stickiness 送信元IPで宛先エンドポイントを維持
Cookie Based Stickiness Cookieを挿入し宛先エンドポイントを維持
Ring Hash Policy Consistent Hashing実装でEndpointの増減時に既存分散通信への影響を少なくする

Load Balancer Algorithm（OP）

アルゴリズム 概要
Round Robin 順番にエンドポイントを選択
Least Active Request 有効なリクエスト数が少ないエンドポイント
Random ランダムにエンドポイントを選択
Ring Hash Policy Consistent Hashing実装でEndpointの増減時に既存分散通信への影響を少なくする
Load Balancer Override LBのアルゴリズムに委任する。SourceIPやCookieでPersistenceする場合はこれを選択。

LB配置とVIP公開 – HTTP/HTTPS

LBは各SiteやVolterra REなどへ自由に配置。
クライアントがアクセスするLBの仮想IPをVIPと呼ぶ。VIPはインターネット、またはイントラネットに公開される。
分散先のOrigin Poolを選択。ロードバランスアルゴリズムを指定
VIP 説明
Advertise on Internet VolterraのグローバルIPでインターネットへ公開。RE経由の通信。
Advertise on Internet(Specified VIP) 追加されたVolterraのグローバルIPでインターネットへ公開。RE経由の通信。
Advertise Custom ユーザのグローバルIPでインターネット、プライベートIPでイントラへ公開。

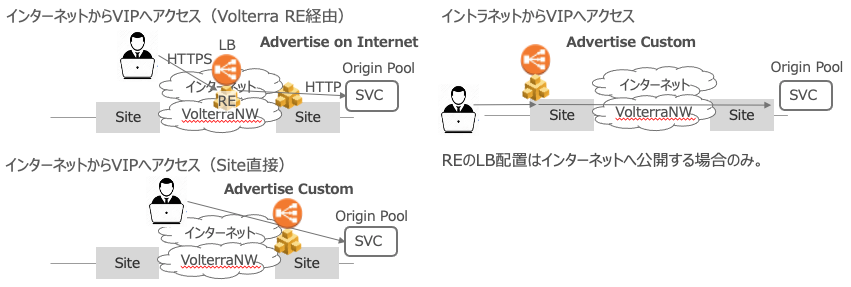

../_images/image-04-03.png

​

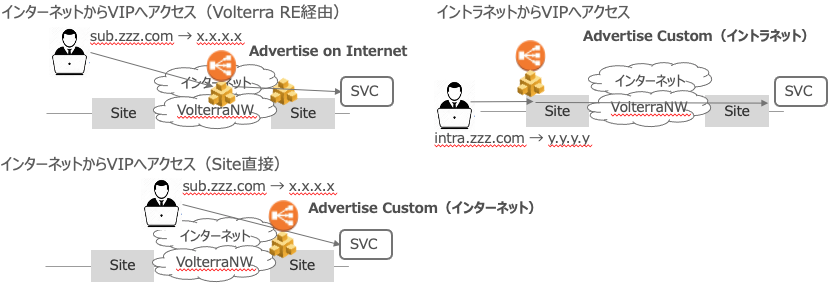

VIPの名前解決 – HTTP/HTTPS

​ VIPに対するDomainの指定。

VIP 項目 説明
Advertise on Internet
    • HTTP
    • HTTPS
    • Volterraが仮のDomainを発行するので、DNSプロバイダのCNAMEレコードに登録。
    • Sub DomainをVolterraへ委任する。DNSプロバイダのNSレコードに登録。
Advertise Custom
（HTTP/HTTPS共通）
    • インターネット
    • イントラネット
    • DNSプロバイダのAレコードに登録。
    • Volterraの内部DNSが自動でAレコードを登録
../_images/image-04-04.png

​

Namespace

​ Load BalancerはNamespace毎に作るため、まずはNamespaceを作成。

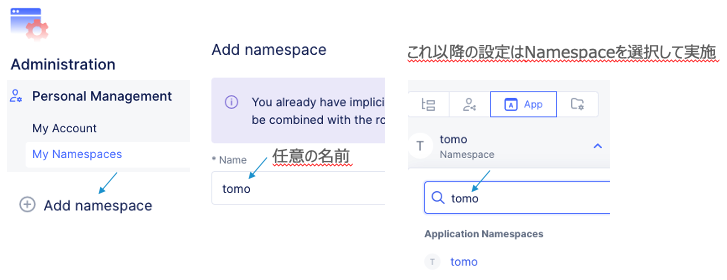

../_images/image-04-05.png

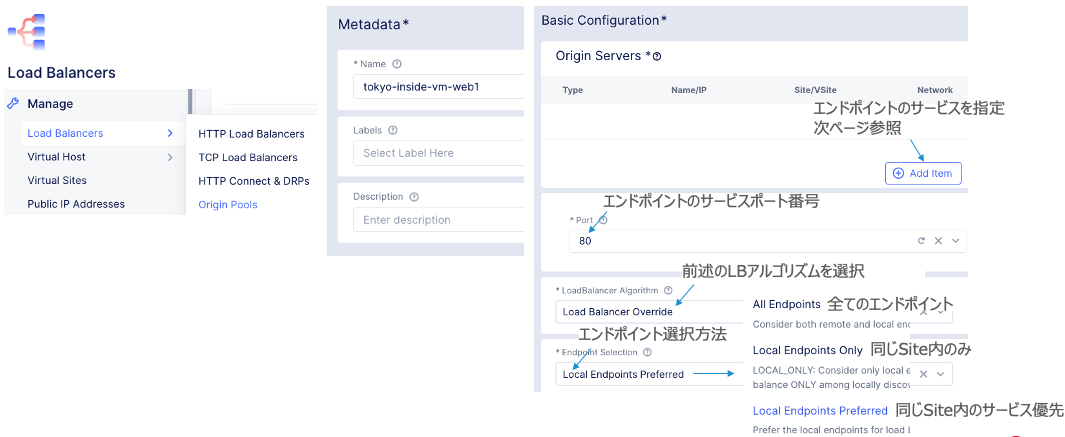

Origin Pool

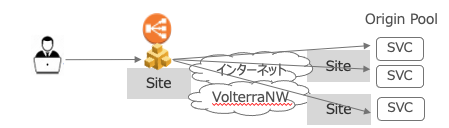

​ 同一Site内の複数サービス、複数Siteのサービスを負荷分散対象としてグルーピング

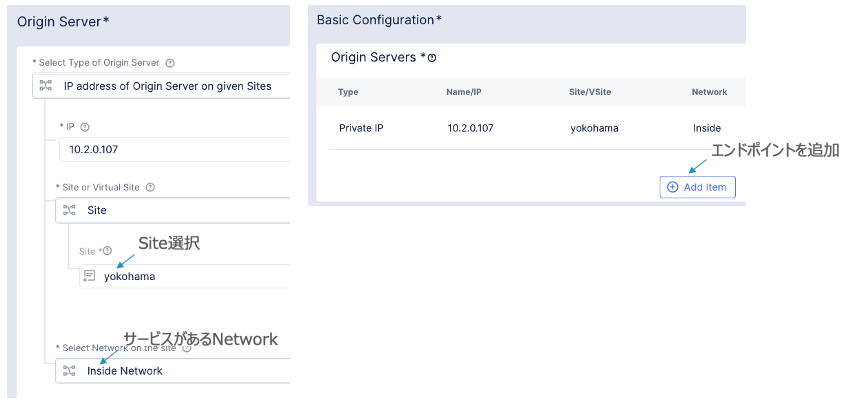

../_images/image-04-06.png
../_images/image-04-07.png
../_images/image-04-08.png

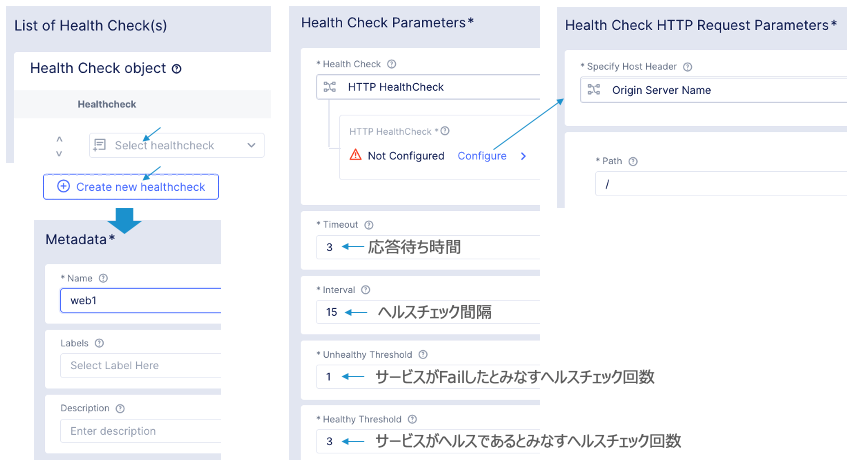

エンドポイントのヘルスチェック

../_images/image-04-09.png

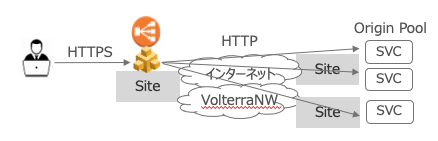

HTTPS LB – イントラネット

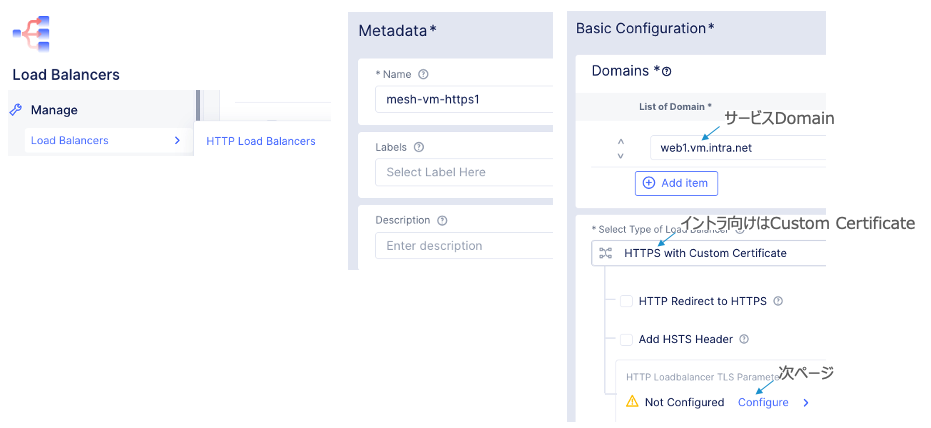

​ | イントラに公開するサービスのDomainを定義。 | TLS用の証明書と秘密鍵の登録。

../_images/image-04-10.png
../_images/image-04-11.png

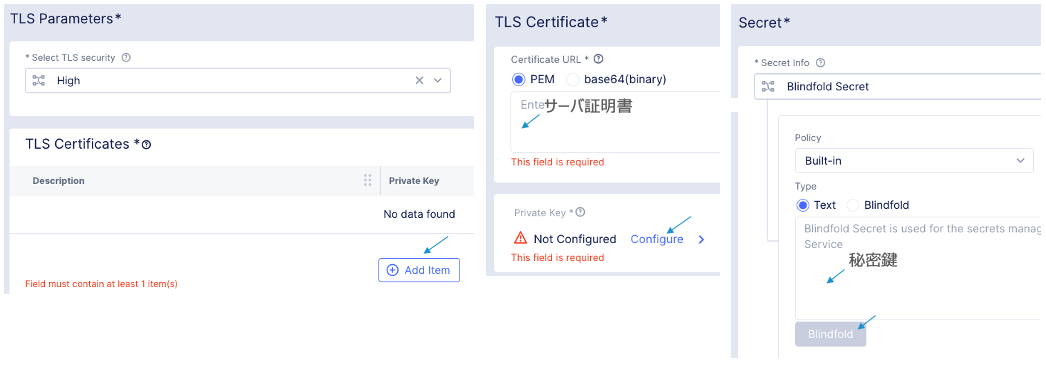

TLS用の証明書、秘密鍵の登録

../_images/image-04-12.png

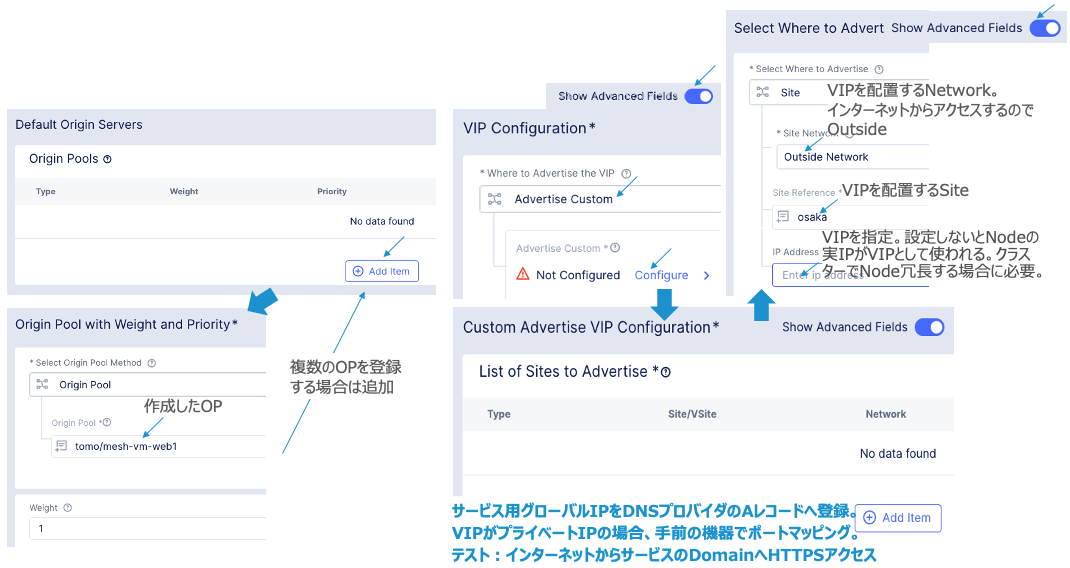

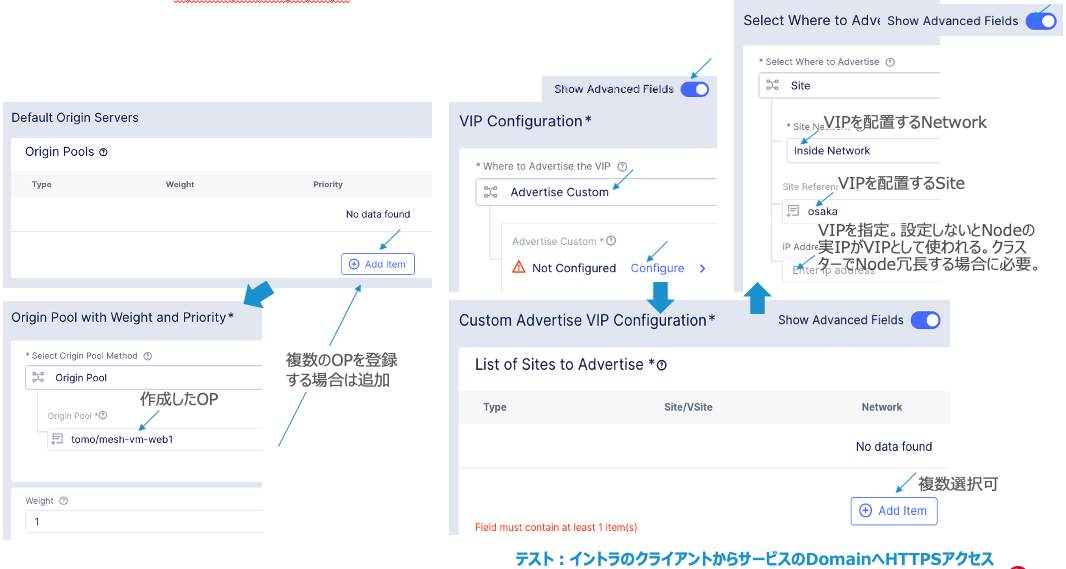

Origin Poolの選択とVIP（LB）の配置。

../_images/image-04-13.png

HTTPS LB – インターネット

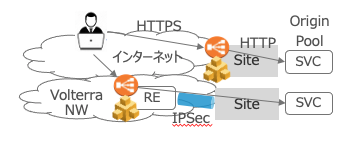

​ | インターネットへVIPを公開する手法は２つ。 | ① Volterra REで公開 | ② Siteで公開

../_images/image-04-14.png

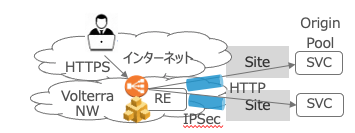

HTTPS LB – インターネット（RE経由）

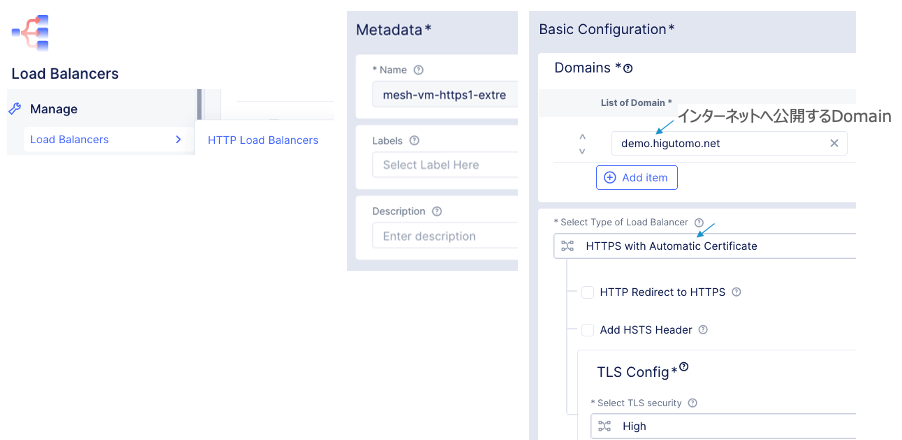

​ インターネットへ公開するサービスの仮Domainを定義。TLSの証明書と鍵はVolterraが自動生成。

../_images/image-04-15.png
../_images/image-04-16.png

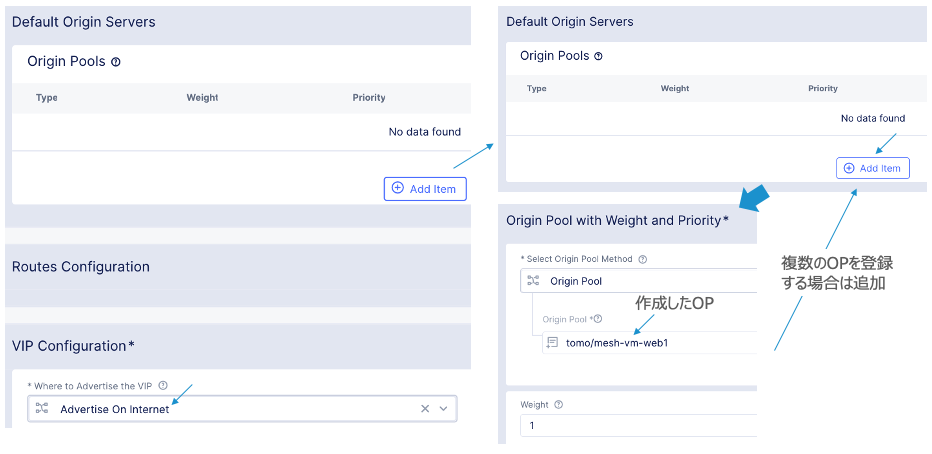

Origin PoolとVIPを設定。

../_images/image-04-17.png

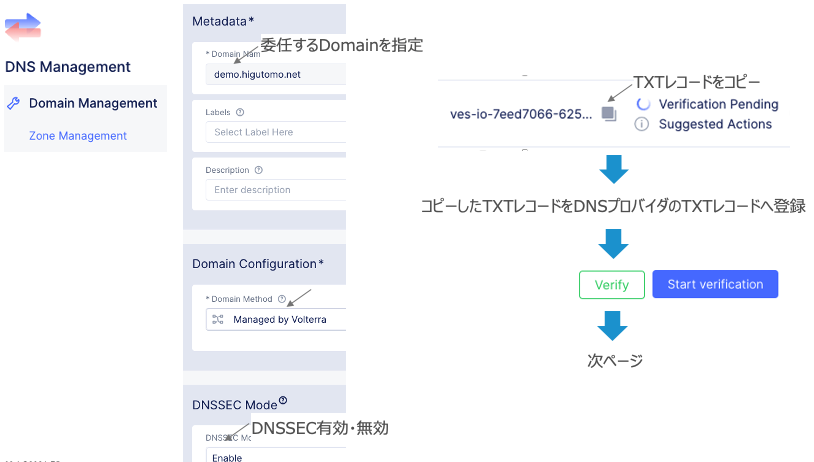

設定したDomainをDelegation。

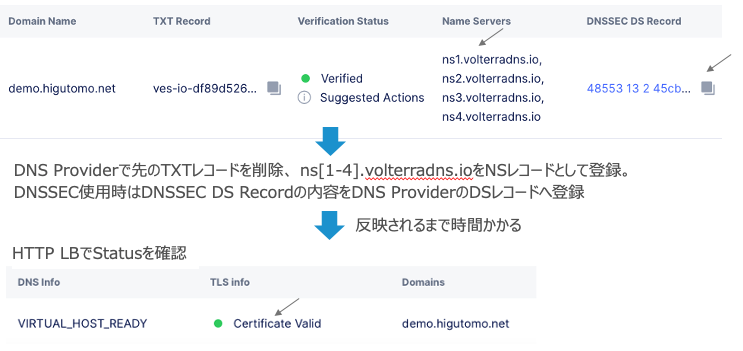

../_images/image-04-18.png
../_images/image-04-19.png

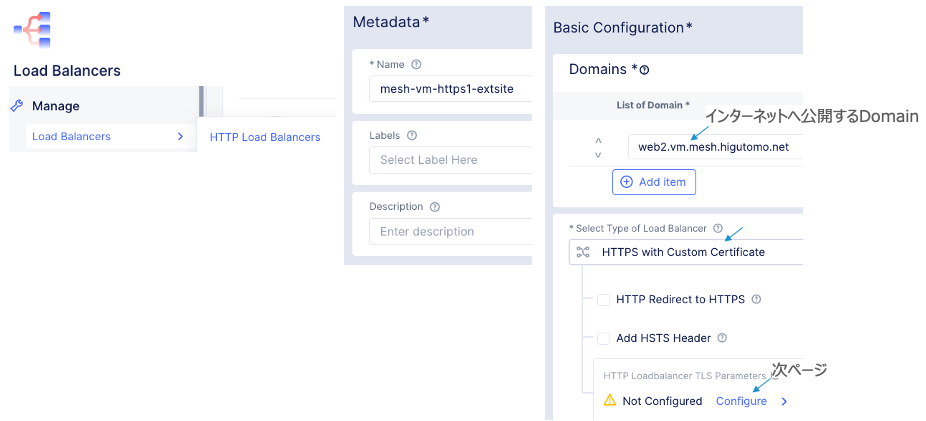

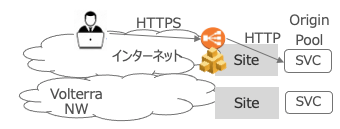

HTTPS LB – インターネット（Site直）

​ インターネットへ公開するサービスの仮Domainを定義。TLSの証明書と鍵はVolterraが自動生成。

../_images/image-04-20.png
../_images/image-04-21.png

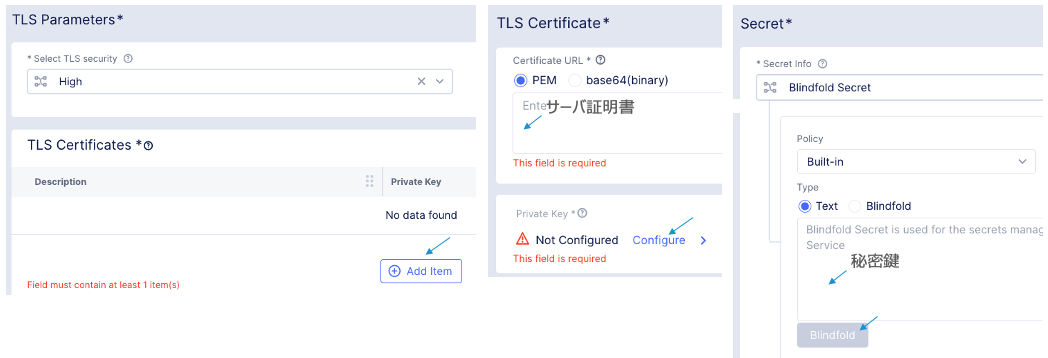

TLS用の証明書、秘密鍵の登録

../_images/image-04-22.png

Origin Poolの選択とVIP（LB）の配置。

../_images/image-04-23.png

LBに複数FQDN指定

​ 一つのロードバランサに複数FQDNを指定できる。

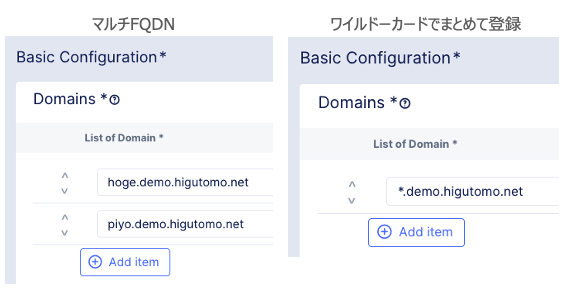

../_images/image-04-24.png

HTTPS Origin Server

​ Origin ServerがHTTPSサービスの場合TLS処理する。

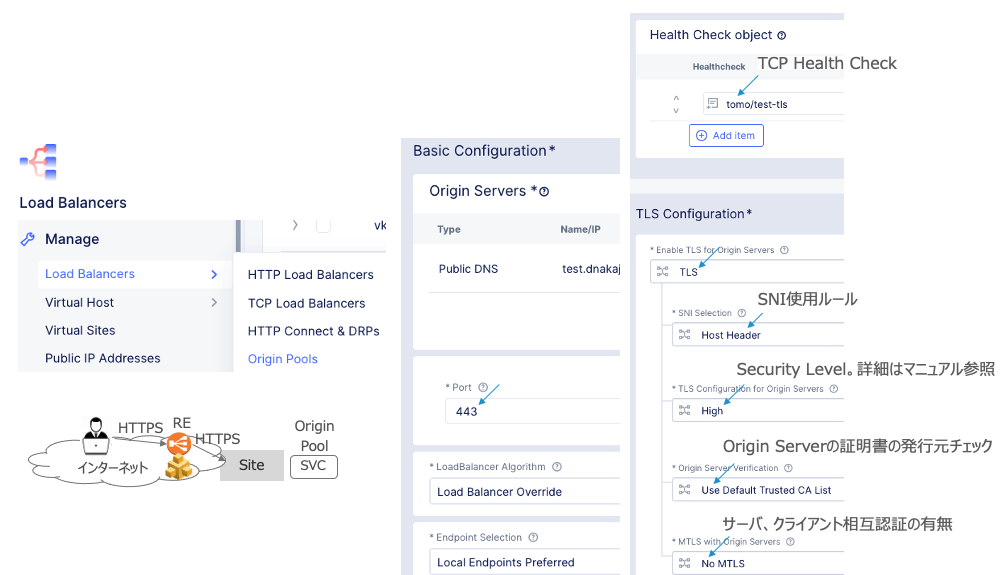

../_images/image-04-25.png

ロードバランシング – Active/Standby

​ | Active/Standbyの手法は2つ。 | ① Origin Pool間でActive/Standby | ② Origin Server間でActive/Standby

../_images/image-04-26.png

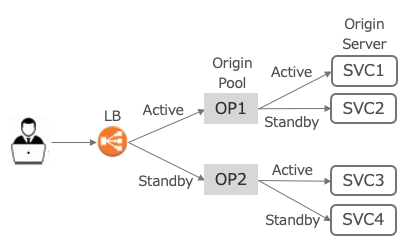

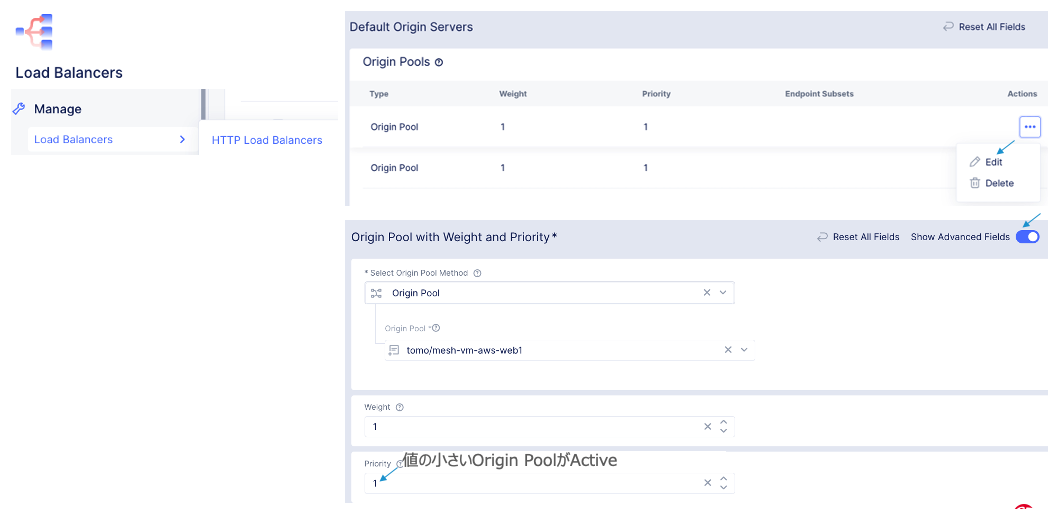

Origin Pool間

../_images/image-04-27.png
Origin Server間

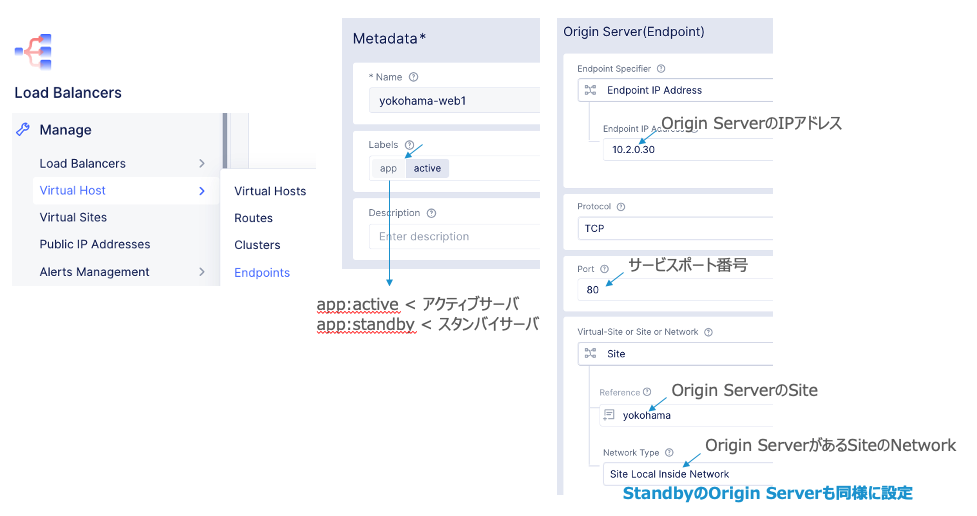

Origin ServerにActive/Standbyのラベルを定義。
../_images/image-04-28.png

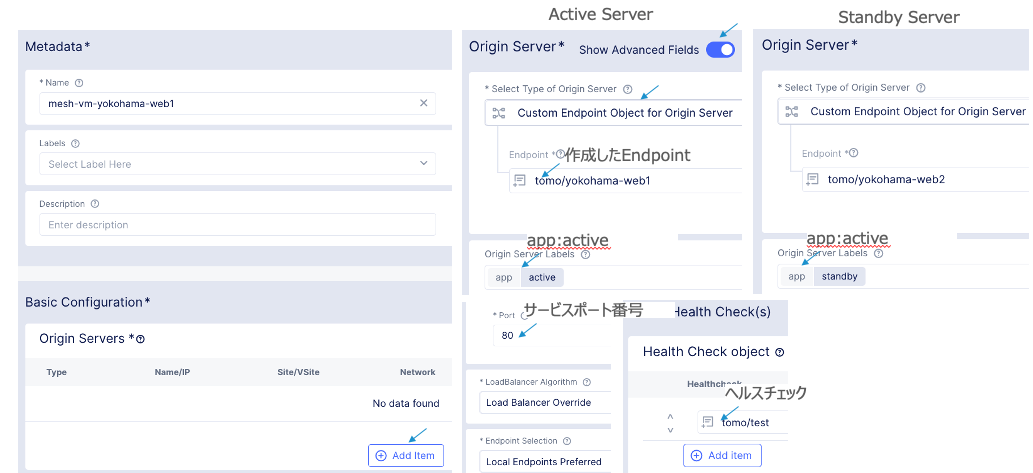

Origin PoolでActiveとStandbyのEndpointを追加

../_images/image-04-29.png

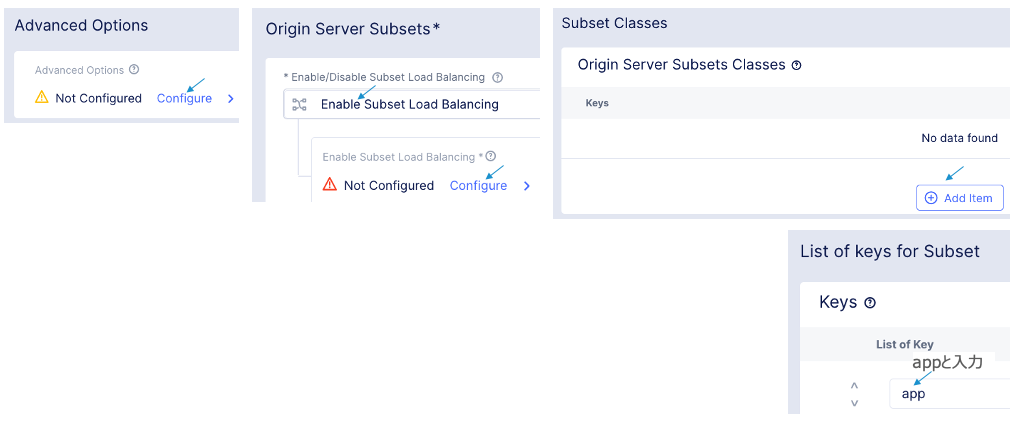

Origin PoolでActive/Standby用のSubset LBを有効。

../_images/image-04-30.png

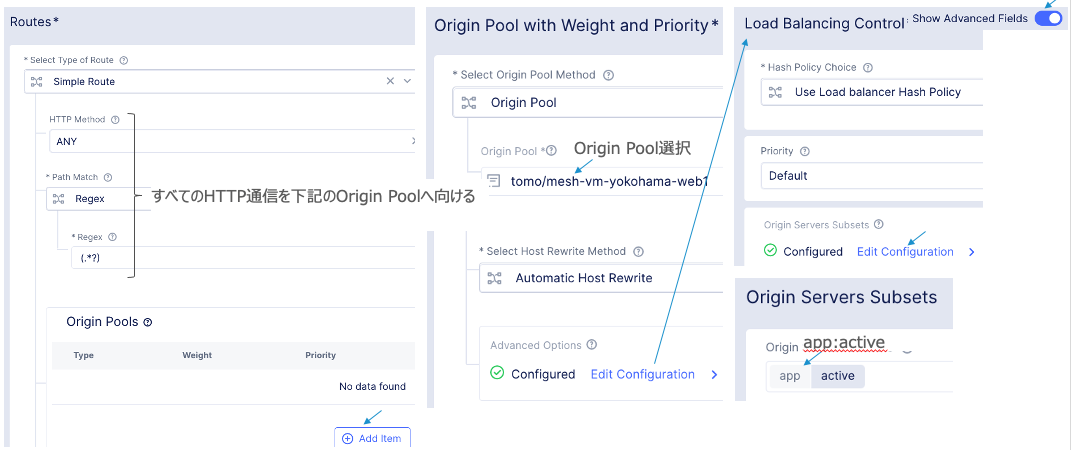

Load BalancersでActive/Standby用のRouteを設定

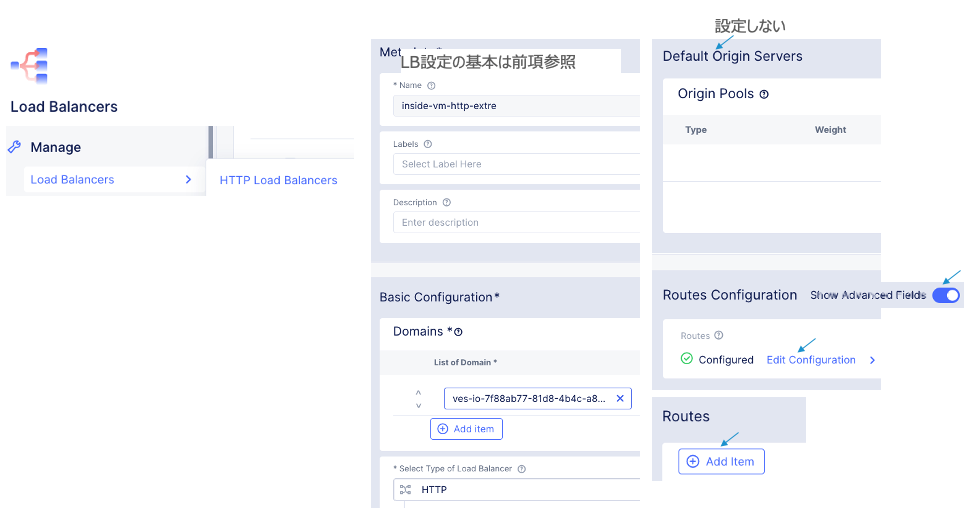

../_images/image-04-31.png
../_images/image-04-32.png

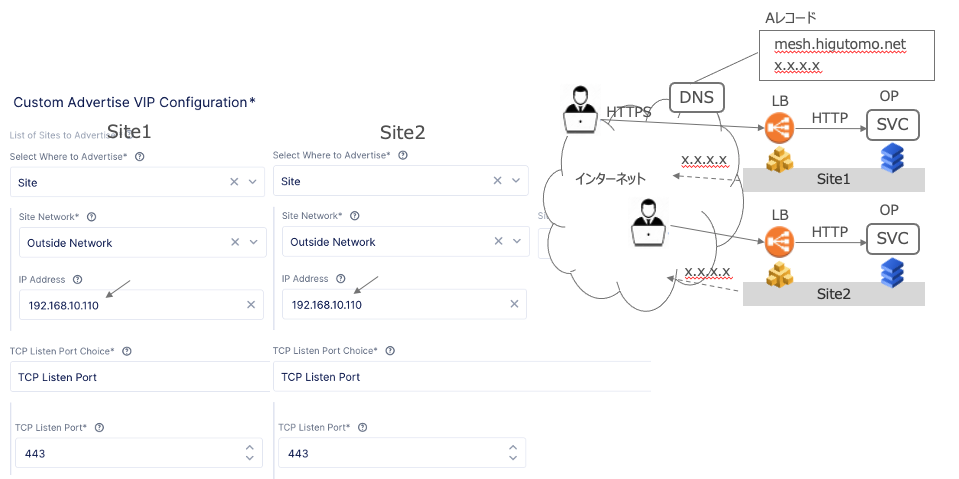

AnycastIP広報によるSite冗長

​ 各Siteで同じVIPを設定し外部へAnycastとして広報すると、クライアントは一番近いSiteへアクセス。Site障害時は別のSiteへアクセス。

../_images/image-04-33.png

BGPによるVIP冗長

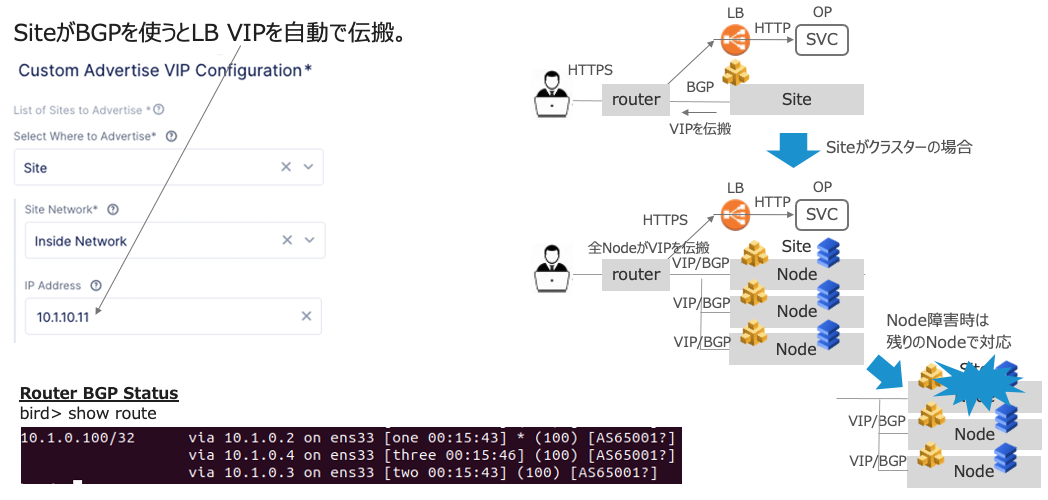

​ SiteがBGPを使うとLB VIPを自動で伝搬。

../_images/image-04-34.png

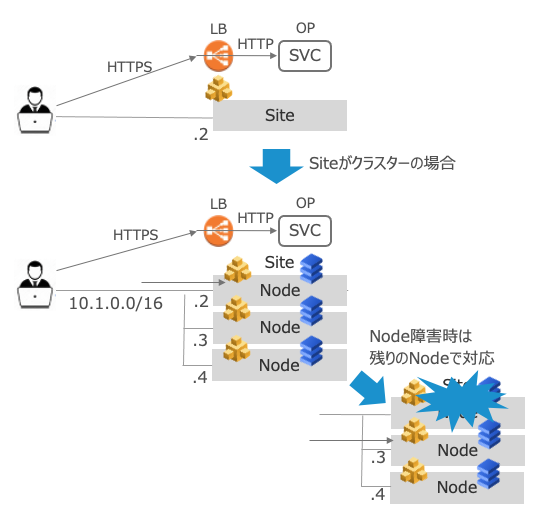

ローカルクライアントのNode冗長

​ | ローカルクライアントからのアクセスはVIPではなくDNSで冗長される。

$ nslookup vk8s.tokyo.com
Name: vk8s.tokyo.com
Address: 10.1.0.2
障害発生時
$ nslookup vk8s.tokyo.com
Name: vk8s.tokyo.com
Address: 10.1.0.3
../_images/image-04-35.png

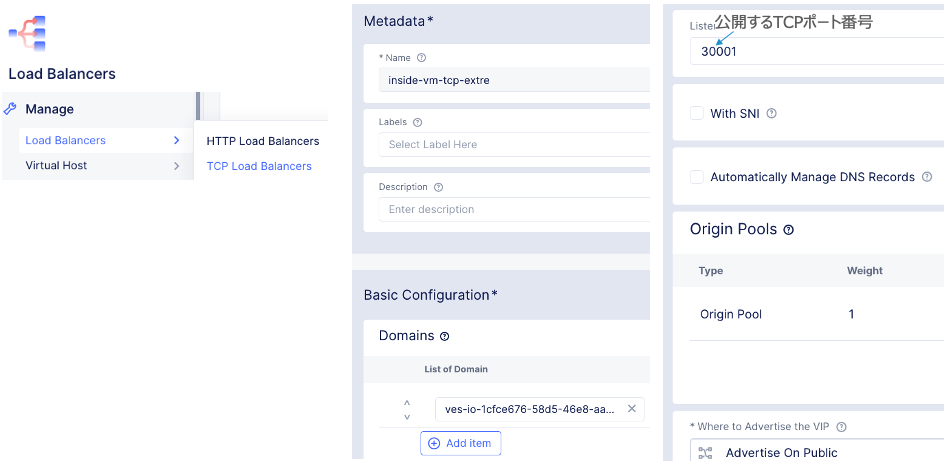

TCP LoadBalancing

​ 設定手順は基本的にHTTP LBと同じ。Origin Poolを事前に定義。

../_images/image-04-36.png

UDP LoadBalancing

​ Orign ServerとなるEndpointを定義。

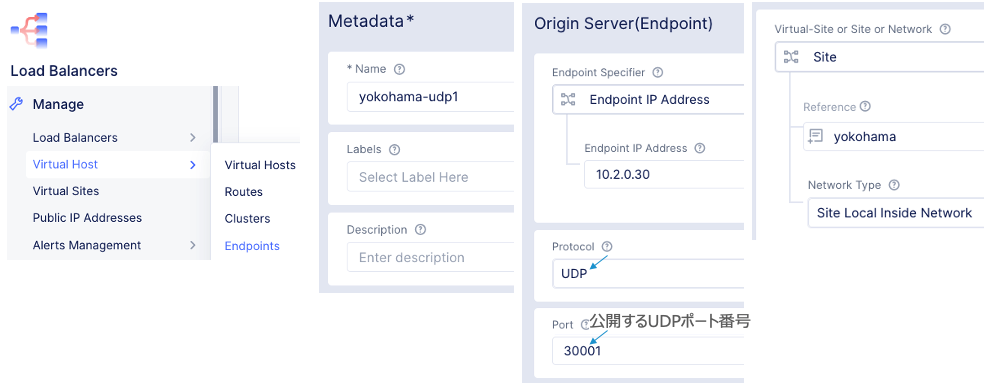

../_images/image-04-37.png

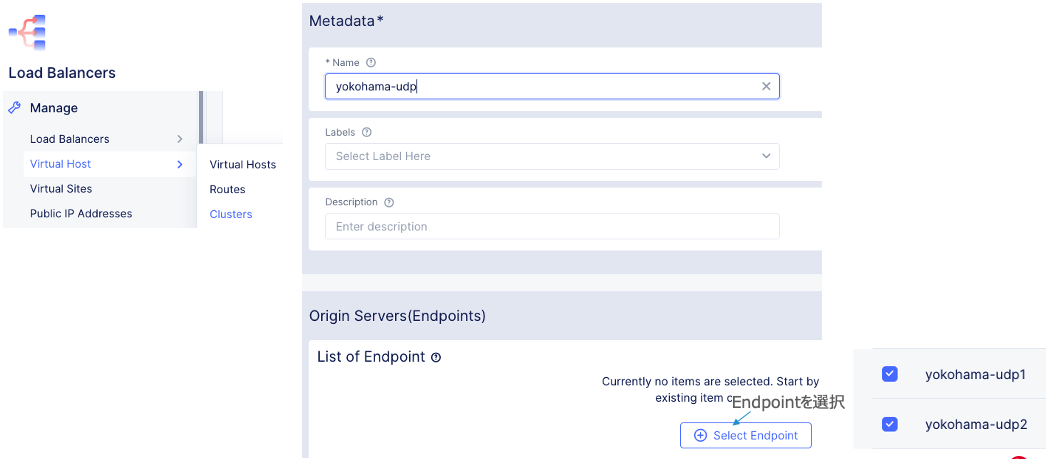

複数のEndpointをClusterとして定義。

../_images/image-04-38.png

ClusterへのRouteを定義。

../_images/image-04-39.png

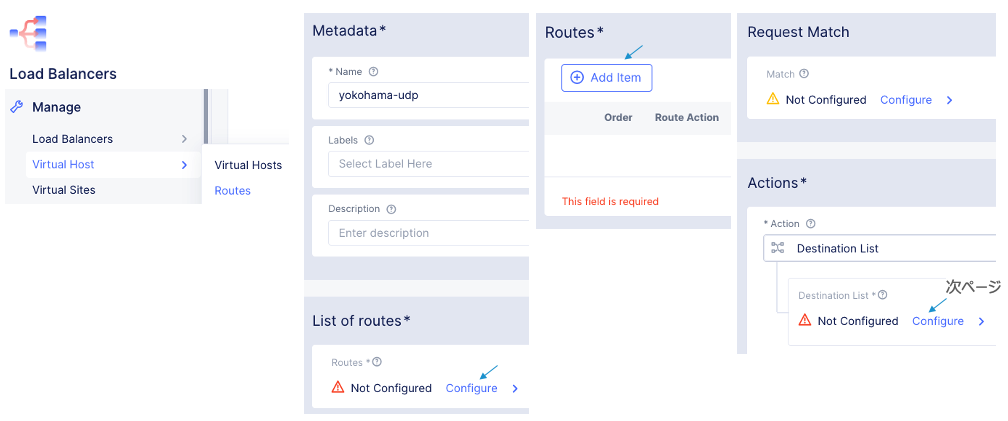

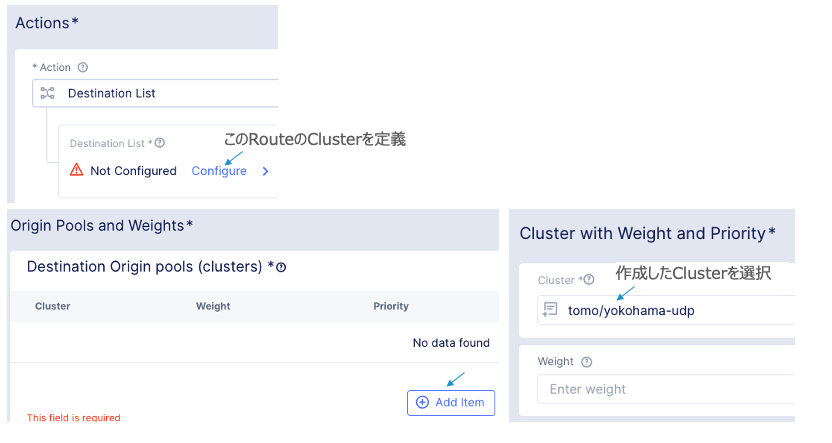

../_images/image-04-40.png

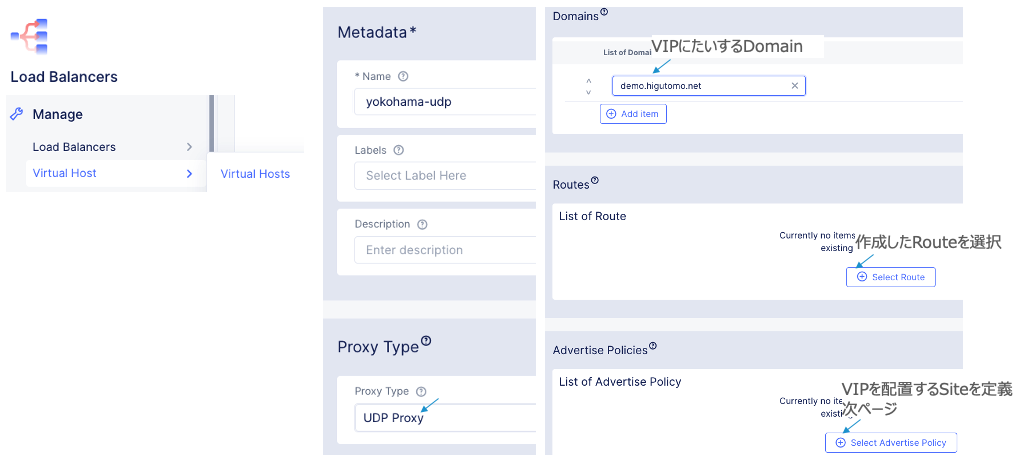

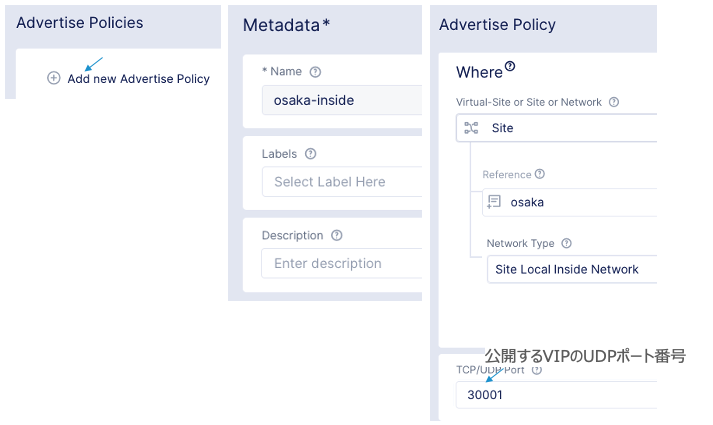

UDP LBを作成。

../_images/image-04-41.png
../_images/image-04-42.png
